Ringkasan: Prof. Dr. Ir. R.M. Sedyatmo menciptakan sistem pondasi cakar ayam pada 1961-1962 saat menangani proyek menara listrik PLN di tanah rawa Ancol, Jakarta Utara. Temuannya kemudian dipakai di landasan Bandara Soekarno-Hatta dan dipatenkan di banyak negara — meski jumlah pastinya berbeda-beda menurut sumber, dari 11 hingga 40 negara.
Apa itu Pondasi Cakar Ayam Ciptaan RM Sedyatmo?
Pondasi cakar ayam adalah sistem pondasi bangunan berupa pelat beton bertulang tipis yang dikuatkan oleh pipa-pipa beton (buis beton) vertikal yang tertanam ke dalam tanah. Sistem ini diciptakan oleh insinyur sipil Indonesia, Prof. Dr. Ir. R.M. Sedyatmo, sekitar tahun 1961-1962, khusus untuk mengatasi pembangunan di atas tanah lunak seperti rawa.
Sebagian sumber menyebut tahun penemuannya 1961, sebagian lain 1962 — perbedaan yang lumrah untuk catatan sejarah teknik era itu, karena ide dan penerapan pertamanya kemungkinan tidak persis jatuh di satu tahun kalender yang sama.
Sosok Sedyatmo layak disandingkan dengan sederet pencetus teknologi dunia lainnya yang lahir dari tekanan masalah nyata di lapangan, bukan sekadar eksperimen di ruang tertutup.
Siapa RM Sedyatmo?
Prof. Dr. Ir. R.M. Sedyatmo lahir di Karanganyar, Jawa Tengah, pada 24 Oktober 1909, dan wafat di Jakarta pada 15 Juli 1984 dalam usia 74 tahun. Ia berasal dari lingkungan keluarga Mangkunegaran, Surakarta. Nama kecilnya adalah Raden Mas Sarwanto, yang kemudian diganti menjadi Sedyatmo setelah ia sakit cukup lama di masa bayi.
Ia menempuh pendidikan dasar di HIS Solo (1916-1923), MULO Solo (1923-1927), dan AMS-B Yogyakarta (1927-1930), sebelum melanjutkan ke Technische Hoogeschool te Bandoeng (THS) — sekarang Institut Teknologi Bandung (ITB) — pada 1930-1934. Ia dikenal luas dengan julukan “Si Kancil” karena reputasinya sebagai insinyur yang penuh akal dalam memecahkan persoalan teknik lapangan.
Setelah lulus dari THS pada 1934, Sedyatmo bekerja sebagai insinyur perencanaan di berbagai instansi pemerintah. Karier akademiknya dimulai pada 1 Oktober 1950 sebagai lektor luar biasa untuk bidang Waterkracht (pembangkit tenaga air) di Fakultas Teknik Universitas Indonesia di Bandung — cikal bakal ITB — dan ia menjadi guru besar luar biasa bidang itu pada 1 Agustus 1951. Sedyatmo tercatat sebagai profesor pribumi kedua di jurusan teknik sipil ITB setelah Prof. Ir. Roosseno, yang juga dikenal sebagai “Bapak Beton Indonesia”.
Bagaimana Pondasi Cakar Ayam Ditemukan?

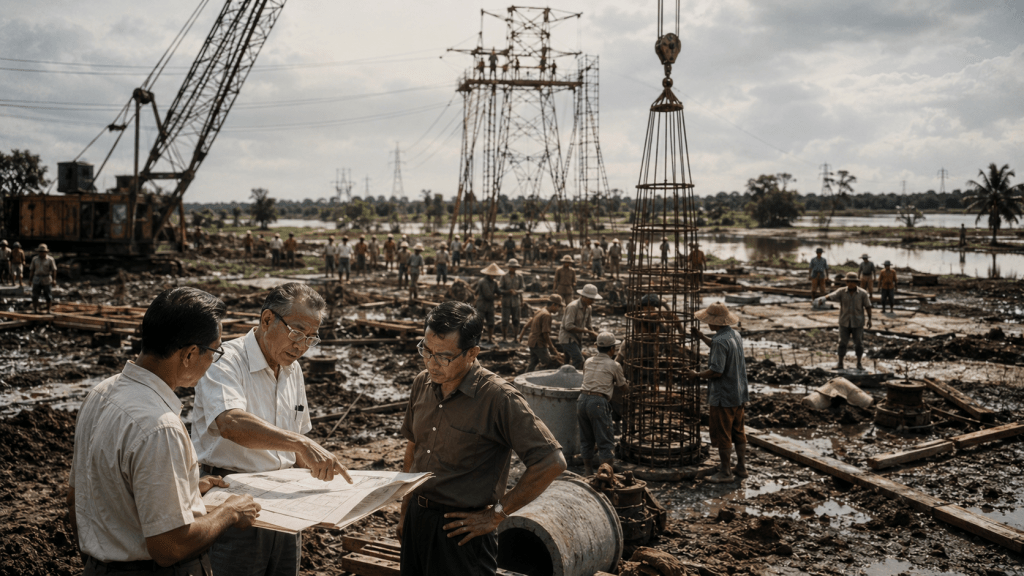

Cerita di balik pondasi cakar ayam berawal dari sebuah proyek yang mendesak. Pada awal 1960-an, Sedyatmo menjabat sebagai pejabat di Perusahaan Listrik Negara (PLN) dan ditugaskan memimpin pembangunan tujuh menara listrik tegangan tinggi di kawasan rawa Ancol, Jakarta Utara. Proyek ini terkait penyediaan listrik untuk Gelanggang Olahraga Senayan menjelang Asian Games 1962.
Tanah rawa di Ancol membuat tim pelaksana kesulitan mendirikan pondasi konvensional yang cukup kuat menahan beban menara. Dari situasi genting inilah Sedyatmo mengembangkan konsep pondasi berupa pelat beton yang ditopang pipa-pipa beton vertikal — struktur yang kemudian dijuluki “cakar ayam” karena bentuknya menyerupai cakar unggas yang mencengkeram tanah. Ketujuh menara berhasil selesai tepat waktu dan tetap berdiri kokoh di area yang kini menjadi kawasan Ancol.
Spesifikasi Teknis Pondasi Cakar Ayam
Berikut rincian teknis sistem pondasi cakar ayam sebagaimana dijelaskan dalam sejumlah sumber teknik sipil:
| Komponen | Spesifikasi |
|---|---|
| Pelat beton bertulang | Tebal 10-20 cm, tergantung jenis konstruksi dan kondisi tanah |
| Pipa/buis beton penopang | Diameter sekitar 120 cm, tebal dinding 8 cm |
| Panjang buis beton | Sekitar 150-250 cm, tergantung beban dan kondisi tanah |
| Jarak antar-buis beton | Sekitar 200-250 cm |
| Tulangan | Tulangan tunggal untuk pipa, tulangan ganda untuk pelat |

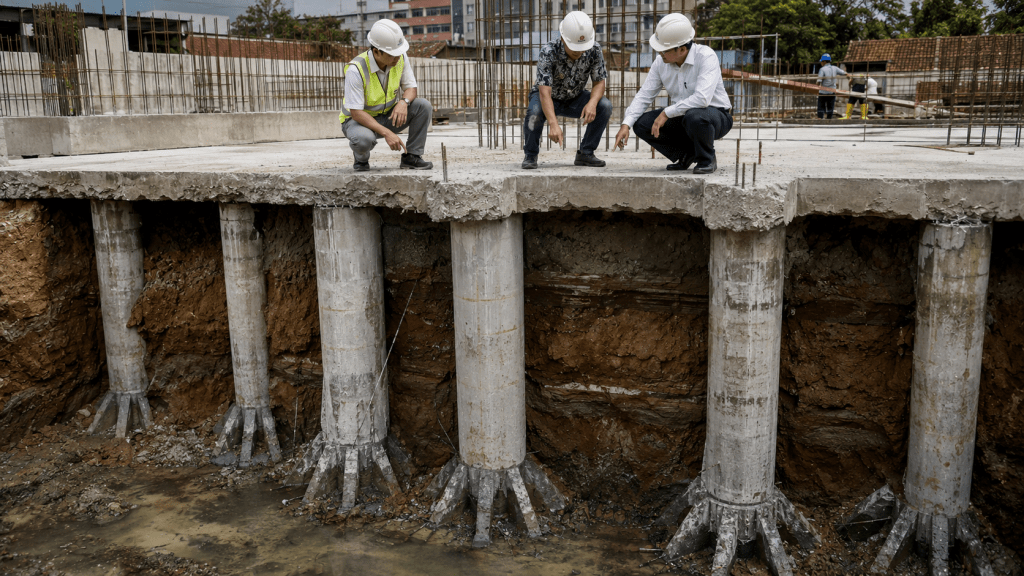

Buis-buis beton ini berfungsi sebagai pengaku pelat. Pelat beton, buis, dan tanah yang terkurung di dalamnya bekerja sama sebagai satu sistem komposit, yang secara prinsip kerja mirip dengan pondasi rakit (raft foundation), namun jauh lebih hemat material karena tidak membutuhkan tiang pancang sedalam sistem konvensional.
Kelebihan utama sistem ini adalah kesederhanaannya: cocok diterapkan di daerah yang minim akses peralatan berat dan tenaga ahli, tidak memerlukan sistem drainase khusus, serta — untuk bangunan setingkat 3-4 lantai — biayanya sebanding dengan pondasi tiang pancang sedalam 12 meter menurut catatan teknik dari era penemuannya.
Dalam semangat memecahkan kendala infrastruktur dengan solusi sederhana namun kokoh, karya Sedyatmo ini sebanding dengan George Stephenson, insinyur yang juga dijuluki bapak kereta api karena berhasil mengatasi keterbatasan rekayasa transportasi pada zamannya.
Di Mana Saja Pondasi Cakar Ayam Diterapkan?

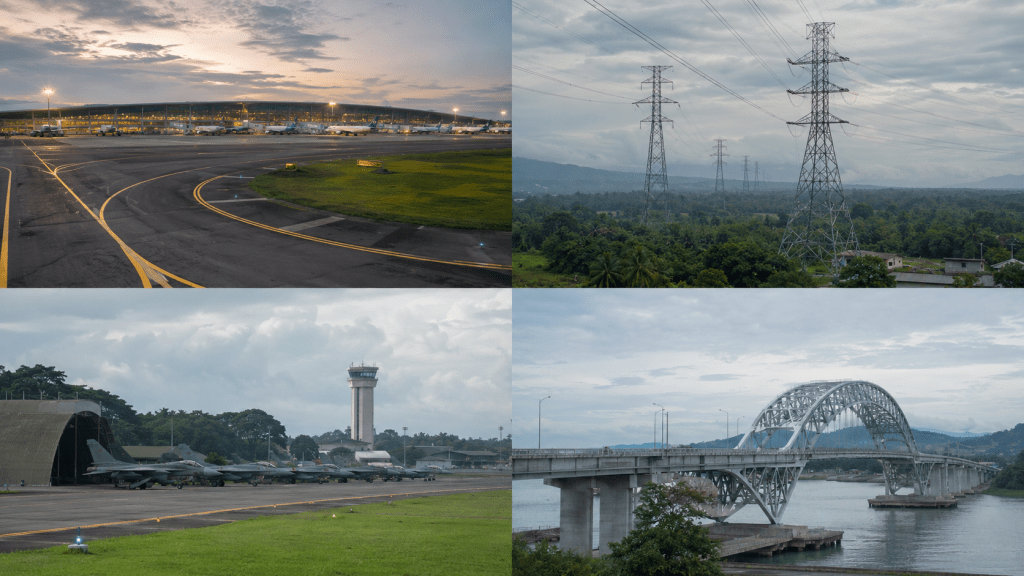

Setelah keberhasilannya di Ancol, sistem ini diadopsi untuk berbagai proyek infrastruktur penting di Indonesia:
- Apron Pangkalan Udara TNI AL Juanda, Surabaya — salah satu lokasi penerapan pertama pondasi cakar ayam.
- Landasan Bandara Polonia, Medan — memanfaatkan sistem yang sama untuk tanah yang kurang stabil.
- Taxiway dan apron Bandara Soekarno-Hatta, Jakarta — penerapan paling dikenal luas, sekaligus menjadi alasan nama Sedyatmo diabadikan sebagai nama jalan tol menuju bandara tersebut.
- Hanggar pesawat jet di Kemayoran — untuk menopang beban berat struktur hanggar.
- Menara listrik tegangan tinggi di Ancol, Jakarta Utara — lokasi kelahiran ide pondasi cakar ayam.
- Sejumlah bangunan dan mesin di Pontianak, Semarang, Palembang, Demak, dan Makassar, menurut catatan Majalah Intisari edisi Juli 1967.
- Dalam perkembangannya, prinsip cakar ayam juga diadaptasi ke skala lebih kecil untuk pondasi rumah tinggal di atas tanah lunak, meski versi modern ini umumnya memakai kolom beton, bukan lagi pipa beton seperti desain asli.
Diakui di Berapa Negara? Klarifikasi Angka yang Sering Simpang Siur
Klaim bahwa pondasi cakar ayam “diakui” atau “dipatenkan di 40 negara” cukup sering beredar, termasuk di sejumlah media populer yang mencantumkan daftar 40 nama negara. Namun sumber lain — termasuk laman resmi Institut Teknologi Bandung (ITB) — menyebut Sedyatmo mendapat paten dari 11 negara, dengan daftar yang lebih pendek: Indonesia, Jerman Barat, Jerman Timur, Inggris, Prancis, Italia, Belgia, Kanada, Amerika Serikat, Belanda, dan Denmark.
Karena kedua angka ini muncul berulang di sumber yang berbeda tanpa satu dokumen paten primer yang bisa diverifikasi langsung dalam penelusuran ini, cara paling jujur untuk menyampaikannya adalah: pondasi cakar ayam dipatenkan secara internasional di lebih dari selusin negara, dengan angka yang beredar di publik berkisar dari 11 hingga 40 negara tergantung sumber. Yang tidak diperdebatkan adalah bahwa sistem ini benar-benar mendapat pengakuan dan penerapan lintas negara, bukan sekadar temuan lokal.
Penghargaan dan Warisan Sedyatmo
Kontribusi Sedyatmo di bidang teknik sipil mendapat sejumlah pengakuan formal:
- 2 Maret 1974 — ITB menganugerahkan gelar Doctor Honoris Causa dalam Ilmu Pengetahuan Teknik pada Dies Natalis ke-15 (Lustrum III), dengan promotor Prof. Ir. Soetedjo.
- 1969 — Ia diangkat sebagai Chevalier de la Légion d’Honneur oleh Pemerintah Prancis, serta menerima penghargaan atas kontribusinya memimpin proyek bendungan Jatiluhur.
- 1984 — Pemerintah Republik Indonesia menganugerahkan Bintang Mahaputera Kelas I atas dedikasinya bagi pembangunan infrastruktur nasional.
- Jalan Tol Prof. Dr. Ir. Sedyatmo, ruas tol yang menghubungkan Jakarta dengan Bandara Soekarno-Hatta, dinamai untuk mengenang jasanya.
Di luar pondasi cakar ayam, Sedyatmo juga tercatat berkontribusi pada sistem pompa air untuk proyek Jatiluhur — yang dipresentasikannya pada World Power Conference di Tokyo tahun 1964 — serta sebuah sistem baru untuk pipa pesat (penstock) yang turut disajikan di forum internasional yang sama.
Kisah Sedyatmo menjadi salah satu contoh nyata bahwa inovasi teknik dari Indonesia bisa berdiri sejajar dengan penemu-penemu legendaris yang mengubah peradaban dari berbagai belahan dunia lain, meski konteks kerjanya sangat lokal: rawa-rawa Ancol, bukan laboratorium riset besar.

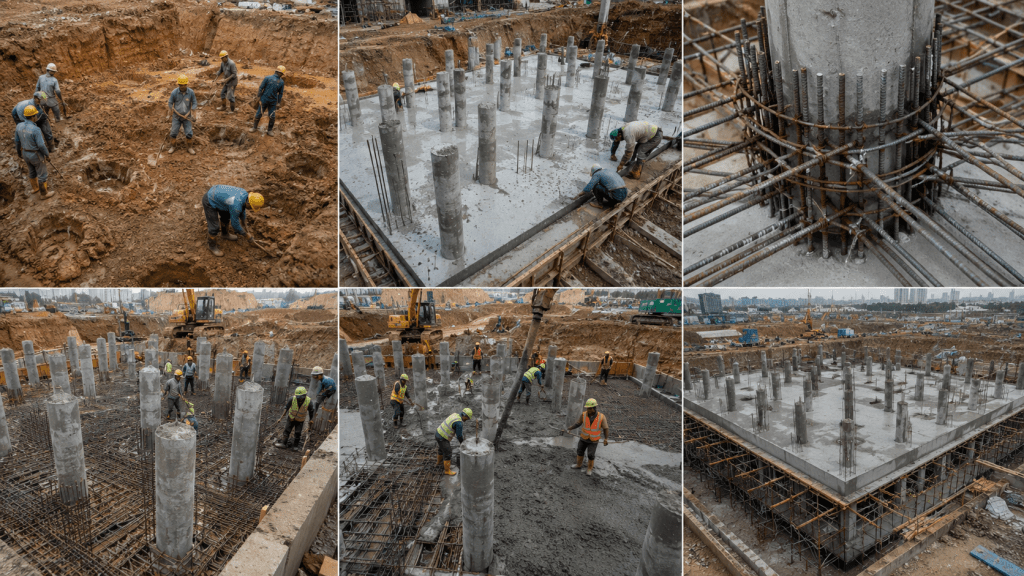

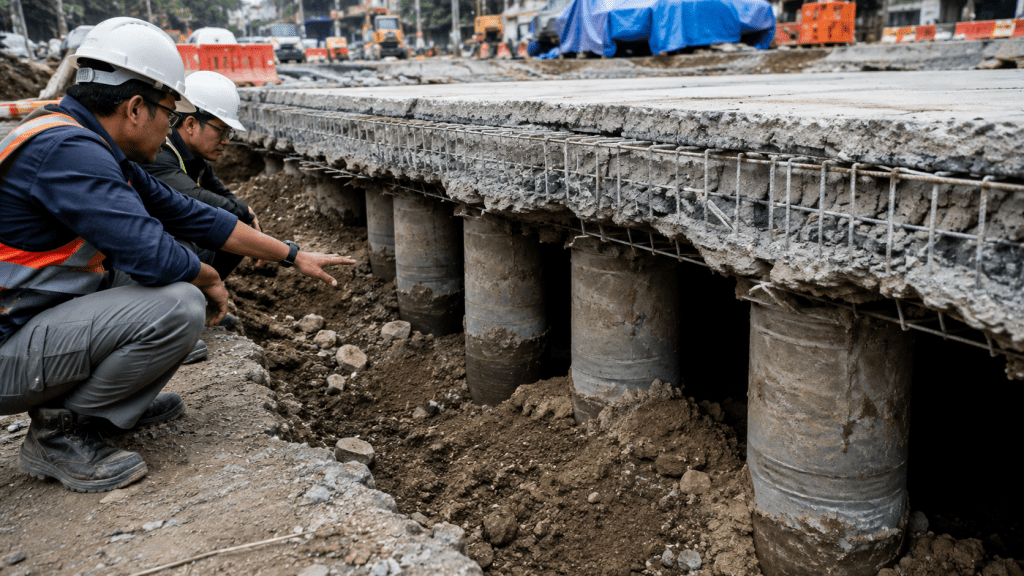

Cara Kerja Pondasi Cakar Ayam — Ringkasan Prinsipnya
- Pelat beton tipis dipasang di atas permukaan tanah lunak, berfungsi sebagai penyebar beban.
- Pipa-pipa beton (buis) ditanam vertikal pada jarak tertentu di bawah pelat, menembus lapisan tanah lunak.
- Pelat dan buis disatukan secara monolit, sehingga bergerak dan menahan beban sebagai satu kesatuan struktur.
- Tanah yang terkurung di dalam susunan buis ikut menahan beban, membentuk sistem komposit antara beton dan tanah.
- Beban bangunan tersebar merata, sehingga struktur tetap stabil meski berdiri di atas tanah yang secara konvensional dianggap tidak layak untuk pondasi berat.
Pendekatan inilah yang membuat sistem ini relevan bukan hanya untuk Indonesia, yang sebagian besar wilayahnya memiliki kondisi tanah lunak dan berawa, tetapi juga untuk negara lain dengan tantangan geoteknik serupa — sejalan dengan semangat era pembangunan pasca-kemerdekaan Indonesia yang menuntut solusi infrastruktur cepat dan hemat biaya. Prinsip “menyelesaikan masalah nyata dengan konsep sederhana” ini juga terlihat pada karya Vint Cerf dan Robert Kahn saat merancang protokol TCP/IP — dua bidang yang berjauhan, tapi sama-sama lahir dari kebutuhan mendesak di lapangan.
FAQ — RM Sedyatmo dan Pondasi Cakar Ayam
Siapa penemu pondasi cakar ayam?
Pondasi cakar ayam ditemukan oleh Prof. Dr. Ir. R.M. Sedyatmo, insinyur sipil Indonesia lulusan Technische Hoogeschool te Bandoeng (kini ITB), sekitar tahun 1961-1962.
Kapan pondasi cakar ayam pertama kali dipakai?
Sistem ini pertama kali diterapkan pada proyek menara listrik tegangan tinggi PLN di kawasan rawa Ancol, Jakarta Utara, menjelang Asian Games 1962, sebelum kemudian dipakai di apron Bandara Juanda Surabaya, landasan Bandara Polonia Medan, dan Bandara Soekarno-Hatta.
Apakah pondasi cakar ayam sudah dipatenkan di luar negeri?
Ya, tetapi jumlah negaranya berbeda menurut sumber — laman resmi ITB menyebut 11 negara, sementara sejumlah media populer menyebut hingga 40 negara. Yang pasti, sistem ini mendapat pengakuan paten internasional, bukan hanya di Indonesia.
Kenapa dinamakan “cakar ayam”?
Nama ini muncul karena bentuk susunan pelat beton dengan pipa-pipa penopang vertikal di bawahnya menyerupai cakar ayam yang mencengkeram tanah.
